추천 환경

• All steps have been tested on 64-bit Ubuntu 16.04.

p2im - gitclone

git clone [<https://github.com/RiS3-Lab/p2im.git>](<https://github.com/RiS3-Lab/p2im.git>)
git submodule update --init
git submodule update --remote

GNU Arm Embedded Toolcahin

• x86 → ARM 환경에서 실행되는 바이너리

wget <https://developer.arm.com/-/media/Files/downloads/gnu-rm/10.3-2021.10/gcc-arm-none-eabi-10.3-2021.10-x86_64-linux.tar.bz2?rev=78196d3461ba4c9089a67b5f33edf82a&hash=D484B37FF37D6FC3597EBE2877FB666A41D5253B>
tar xjf *.tar.bz2
PATH=$PATH:/home/parallels/tmp/gcc-arm-none-eabi-10.3-2021.10/bin
echo $PATH

AFL

babyhack@ubuntu:~/tmp/p2im/afl$ make
[*] Checking for the ability to compile x86 code...
[+] Everything seems to be working, ready to compile.
cc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" afl-gcc.c -o afl-gcc -ldl
set -e; for i in afl-g++ afl-clang afl-clang++; do ln -sf afl-gcc $i; done
cc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" afl-fuzz.c -o afl-fuzz -ldl
cc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" afl-showmap.c -o afl-showmap -ldl
cc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" afl-tmin.c -o afl-tmin -ldl
cc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" afl-gotcpu.c -o afl-gotcpu -ldl
cc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" afl-analyze.c -o afl-analyze -ldl
cc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" afl-as.c -o afl-as -ldl
ln -sf afl-as as
[*] Testing the CC wrapper and instrumentation output...
unset AFL_USE_ASAN AFL_USE_MSAN; AFL_QUIET=1 AFL_INST_RATIO=100 AFL_PATH=. ./afl-gcc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" test-instr.c -o test-instr -ldl
echo 0 | ./afl-showmap -m none -q -o .test-instr0 -- ./test-instr
echo 1 | ./afl-showmap -m none -q -o .test-instr1 -- ./test-instr
[+] All right, the instrumentation seems to be working!
[+] All done! Be sure to review README - it\\'s pretty short and useful.

babyhack@ubuntu:~/tmp/p2im$ make -C afl/
make: Entering directory '/home/babyhack/tmp/p2im/afl'
[*] Checking for the ability to compile x86 code...
[+] Everything seems to be working, ready to compile.
[*] Testing the CC wrapper and instrumentation output...
unset AFL_USE_ASAN AFL_USE_MSAN; AFL_QUIET=1 AFL_INST_RATIO=100 AFL_PATH=. ./afl-gcc -O0 -funroll-loops -Wall -D_FORTIFY_SOURCE=2 -g -Wno-pointer-sign -DAFL_PATH=\\"/usr/local/lib/afl\\" -DDOC_PATH=\\"/usr/local/share/doc/afl\\" -DBIN_PATH=\\"/usr/local/bin\\" -DVERSION=\\"2.06b\\" test-instr.c -o test-instr -ldl
echo 0 | ./afl-showmap -m none -q -o .test-instr0 -- ./test-instr
echo 1 | ./afl-showmap -m none -q -o .test-instr1 -- ./test-instr
[+] All right, the instrumentation seems to be working!
[+] All done! Be sure to review README - it's pretty short and useful.
NOTE: If you can read this, your terminal probably uses white background.
This will make the UI hard to read. See docs/status_screen.txt for advice.
make: Leaving directory '/home/babyhack/tmp/p2im/afl'

Docker Install

sudo apt install docker.io
sudo usermod -aG docker $USER
cd ~tmp/p2im/qemu
WORK_FOLDER_PATH=`pwd`/src ./build_scripts/build-qemu.sh --deb64 --no-strip
babyhack@ubuntu:~/tmp/p2im/qemu$ WORK_FOLDER_PATH=`pwd`/src ./build_scripts/build-qemu.sh --deb64 --no-strip

Using "/home/babyhack/tmp/p2im/qemu/src" as Work folder...
Helper script: "/home/babyhack/tmp/p2im/qemu/src/scripts/build-helper.sh".
Script "./build_scripts/build-qemu.sh" started at Wed Jan 18 06:45:50 PST 2023.

Running on Ubuntu 64-bits.

Checking host curl...
curl 7.47.0 (x86_64-pc-linux-gnu) libcurl/7.47.0 GnuTLS/3.4.10 zlib/1.2.8 libidn/1.32 librtmp/2.3

Checking host git...
git version 2.7.4

Checking Docker...
Docker version 18.09.7, build 2d0083d

Checking host automake...

Firmware preparation

• p2im-real_firmware

git clone <https://github.com/RiS3-Lab/p2im-real_firmware.git>

seed 파일 복사

WORKING_DIR=~/tmp/p2im/fuzzing/Drone/5/
mkdir -p ${WORKING_DIR}
cd ${WORKING_DIR}
cp -r ~/tmp/p2im/fuzzing/templates/seeds/ ${WORKING_DIR}/inputs

config 수정

#  P2IM - fuzzing configuration template
#  ------------------------------------------------------

#  Copyright (C) 2018-2020 RiS3 Lab

#  Licensed under the Apache License, Version 2.0 (the "License");
#  you may not use this file except in compliance with the License.
#  You may obtain a copy of the License at:

#    <http://www.apache.org/licenses/LICENSE-2.0>

# Please change configurations that are enclosed in "< >".
# Please use absolute path in this file.

[DEFAULT] # used only by fuzz.py
#  is the path of root directory of P2IM git repo
base        = /home/babyhack/tmp/p2im  ## 수정해야함. fuzzer 프로그램 경로
#  can be arbitrary string you want. It doesn't need to be the firmware binary name
program     = Drone ### 타켓 프로그램명 및 디렉토리 이름
# Each firmware may be fuzzed multiple times. So it's better to number each fuzzer run
run         = 5
# working directory of fuzzing
working_dir = %(base)s/fuzzing/%(program)s/%(run)s

[afl] # used only by fuzz.py
bin         = %(base)s/afl/afl-fuzz
timeout     = 150+
input       = %(working_dir)s/inputs
output      = %(working_dir)s/outputs

[cov] # used only by cov.py
#count_hang  = False
count_hang  = True
bbl_cov_read_sz = 20000000
# 1 second
timeout     = 1

[qemu]
bin         = %(base)s/qemu/precompiled_bin/qemu-system-gnuarmeclipse
log         = unimp,guest_errors,int
#log         = unimp,guest_errors,exec,int -D qemu.log

[program]
# the board/mcu supported by QEMU is listed as comments below
#board       =
#mcu         =

#board       = STM32F429I-Discovery
#mcu         = STM32F429ZI
board       = NUCLEO-F103RB   # 타켓 board와 mcu 선택 (주석 제거)
mcu         = STM32F103RB     #
#board       = Arduino-Due
#mcu         = SAM3X8E
#board       = FRDM-K64F
#mcu         = MK64FN1M0VLL12

#  has to be name of firmware elf file
img         = %(working_dir)s/Drone      # 이미지 경로 대소문자 구분하니 조심

[model]
retry_num   = 3
peri_addr_range = 512
# arm-none-eabi-objdump is part of GNU Arm Embedded Toolchain you downloaded while setting up P2IM environment.
# For example,  on my machine is /home/bo/gcc-arm-none-eabi-6-2017-q2-update/bin/arm-none-eabi-objdump

### objdump 경로 풀 경로 입력 해야함.
objdump     = /home/babyhack/tmp/gcc-arm-none-eabi-10.3-2021.10/bin/arm-none-eabi-objdump
# config below are only used by fuzz.py
bin         = %(base)s/model_instantiation/me.py
log_file    = %(working_dir)s/me.log

fuzzing 환경 설정 폴더

babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5$ cp /home/babyhack/tmp/p2im/externals/p2im-real_firmware/Drone ./
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5$ ls
Drone  fuzz.cfg  inputs

Fuzzer 실행

#python3 ~/tmp/p2im/model_instantiation/fuzz.py -c fuzz.cfg

babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5$ python3 ~/tmp/p2im/model_instantiation/fuzz.py -c fuzz.cfg
Change working dir to: /home/babyhack/tmp/p2im/fuzzing/Drone/5
CWD: /home/babyhack/tmp/p2im/fuzzing/Drone/5

try our best to extract model w/o input
cmd_me0: /home/babyhack/tmp/p2im/model_instantiation/me.py -c /home/babyhack/tmp/p2im/fuzzing/Drone/5/fuzz.cfg --run-num 0 --print-to-file

Change working dir to: 0/
CWD: /home/babyhack/tmp/p2im/fuzzing/Drone/5/0
Redirect stdout to file named stdout

테스트 환경

0.random.8
run f/w w/ seed input to check if there is aup
cmd_qemu: /home/babyhack/tmp/p2im/qemu/precompiled_bin/qemu-system-gnuarmeclipse -nographic -aflFile /home/bats/random -board NUCLEO-F103RB -mcu STM32F103RB -image /home/babyhack/tmp/p2im/fuzzing/Drone/5/Drone -pm-stagp2im/fuzzing/Drone/5/0.random.7/peripheral_model.json -me-bin /home/babyhack/tmp/p2im/model_instantiation/me.m/fuzzing/Drone/5/fuzz.cfg

There is aup, run ME
cmd_me: /home/babyhack/tmp/p2im/model_instantiation/me.py -c /home/babyhack/tmp/p2im/fuzzing/Drone/5/fuzz.cfge --run-from-forkserver --afl-file /home/babyhack/tmp/p2im/fuzzing/Drone/5/inputs/random --model-if /home/babdom.7/peripheral_model.json
Change working dir to: 0.random.8/
CWD: /home/babyhack/tmp/p2im/fuzzing/Drone/5/0.random.8
Redirect stdout to file named stdout
Traceback (most recent call last):
  File "/home/babyhack/tmp/p2im/model_instantiation/me.py", line 1166, in <module>
    srr_info = stage1_5()
  File "/home/babyhack/tmp/p2im/model_instantiation/me.py", line 490, in stage1_5
    objdump = subprocess.check_output([cfg.objdump, "-dC", cfg.img])
  File "/usr/lib/python3.5/subprocess.py", line 626, in check_output
    **kwargs).stdout
  File "/usr/lib/python3.5/subprocess.py", line 693, in run
    with Popen(*popenargs, **kwargs) as process:
  File "/usr/lib/python3.5/subprocess.py", line 947, in __init__
    restore_signals, start_new_session)
  File "/usr/lib/python3.5/subprocess.py", line 1551, in _execute_child
    raise child_exception_type(errno_num, err_msg)
OSError: [Errno 8] Exec format error

0.random.9
run f/w w/ seed input to check if there is aup
cmd_qemu: /home/babyhack/tmp/p2im/qemu/precompiled_bin/qemu-system-gnuarmeclipse -nographic -aflFile /home/bats/random -board NUCLEO-F103RB -mcu STM32F103RB -image /home/babyhack/tmp/p2im/fuzzing/Drone/5/Drone -pm-stagp2im/fuzzing/Drone/5/0.random.8/peripheral_model.json -me-bin /home/babyhack/tmp/p2im/model_instantiation/me.m/fuzzing/Drone/5/fuzz.cfg
.............................
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5$ /home/babyhack/tmp/p2im/qemu/precompiled_bin/qemu-system-gnuarme

(process:17789): GLib-WARNING **: /Host/Work/qemu/glib-2.51.0/glib/gmem.c:483: custom memory allocation vtabl
[0, 0]   1-th(total   1-th)     unassigned mem_r *0x0
[0, 0]   2-th(total   2-th)     unassigned mem_r *0x4
QEMU 2.3.50 monitor - type 'help' for more information
(qemu) QEMU 2.3.50 monitor - type 'help' for more information
(qemu) [8004f10, 8004f4e]   1-th(total   3-th)  pm_r *0x40021000 gets 0x0, remains CR+SR
[8004f10, 8004f4e]   1-th(total   1-th)         pm_w *0x40021000 = 0x1, remains CR+SR
[8004f10, 8004f4e]   2-th(total   4-th)         pm_r *0x40021004 gets 0x0, remains CR
[8004f10, 8004f4e]   2-th(total   2-th)         pm_w *0x40021004 = 0x0, remains CR
[8004f10, 8004f4e]   3-th(total   5-th)         pm_r *0x40021000 gets 0x1, remains CR+SR
[8004f10, 8004f4e]   3-th(total   3-th)         pm_w *0x40021000 = 0x1, remains CR+SR
[8004f10, 8004f4e]   4-th(total   6-th)         pm_r *0x40021000 gets 0x1, remains CR+SR
[8004f10, 8004f4e]   4-th(total   4-th)         pm_w *0x40021000 = 0x1, remains CR+SR
[8004f10, 8004f4e]   5-th(total   7-th)         pm_r *0x40021004 gets 0x0, remains CR
[8004f10, 8004f4e]   5-th(total   5-th)         pm_w *0x40021004 = 0x0, remains CR
[8004f10, 8004f4e]   6-th(total   6-th)         pm_w *0x40021008 = 0x9f0000, remains DR
start up afl forkserver!
[8001128, 800113a]   6-th(total   8-th)         pm_r *0x40022000 gets 0x0, remains CR
[8001128, 800113a]   7-th(total   7-th)         pm_w *0x40022000 = 0x10, remains CR
[8004ccc, 8004ce8]   7-th(total   9-th)         pm_r *0x40021018 gets 0x0, remains CR
[8004ccc, 8004ce8]   8-th(total   8-th)         pm_w *0x40021018 = 0x1, remains CR
[8004ccc, 8004ce8]   8-th(total  10-th)         pm_r *0x40021018 gets 0x1, remains CR
[8001cba, 8001cc4]   9-th(total  11-th)         pm_r *0x40021004 gets 0x0, remains CR
[8001cd4, 8001cf0]  10-th(total  12-th)         pm_r *0x40021000 gets 0x1, remains CR+SR
[8001cf6, 8001d10]  11-th(total  13-th)         pm_r *0x40021000 gets 0x1, remains CR+SR
[8001cf6, 8001d10]   9-th(total   9-th)         pm_w *0x40021000 = 0x81, remains CR+SR
...........................

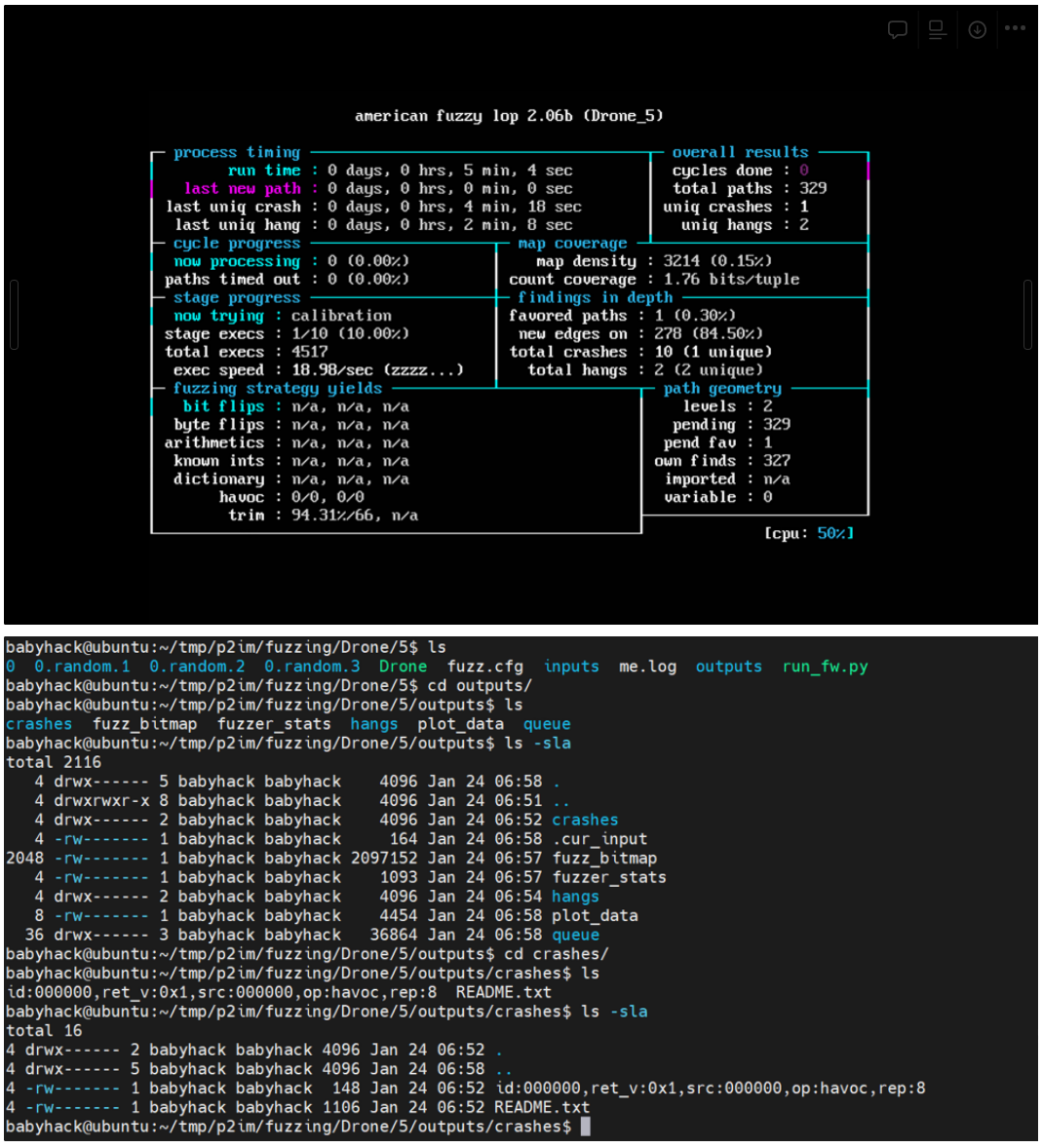

환경이 맞으면, AFL Fuzzing 시작

babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5$ ls
0  0.random.1  0.random.2  0.random.3  Drone  fuzz.cfg  inputs  me.log  outputs  run_fw.py
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5$ cd outputs/
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5/outputs$ ls
crashes  fuzz_bitmap  fuzzer_stats  hangs  plot_data  queue
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5/outputs$ ls -sla
total 2116
   4 drwx------ 5 babyhack babyhack    4096 Jan 24 06:58 .
   4 drwxrwxr-x 8 babyhack babyhack    4096 Jan 24 06:51 ..
   4 drwx------ 2 babyhack babyhack    4096 Jan 24 06:52 crashes
   4 -rw------- 1 babyhack babyhack     164 Jan 24 06:58 .cur_input
2048 -rw------- 1 babyhack babyhack 2097152 Jan 24 06:57 fuzz_bitmap
   4 -rw------- 1 babyhack babyhack    1093 Jan 24 06:57 fuzzer_stats
   4 drwx------ 2 babyhack babyhack    4096 Jan 24 06:54 hangs
   8 -rw------- 1 babyhack babyhack    4454 Jan 24 06:58 plot_data
  36 drwx------ 3 babyhack babyhack   36864 Jan 24 06:58 queue
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5/outputs$ cd crashes/
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5/outputs/crashes$ ls
id:000000,ret_v:0x1,src:000000,op:havoc,rep:8  README.txt
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5/outputs/crashes$ ls -sla
total 16
4 drwx------ 2 babyhack babyhack 4096 Jan 24 06:52 .
4 drwx------ 5 babyhack babyhack 4096 Jan 24 06:58 ..
4 -rw------- 1 babyhack babyhack  148 Jan 24 06:52 id:000000,ret_v:0x1,src:000000,op:havoc,rep:8
4 -rw------- 1 babyhack babyhack 1106 Jan 24 06:52 README.txt
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5/outputs/crashes$ cat README.txt
Command line used to find this crash:

/home/babyhack/tmp/p2im/afl/afl-fuzz -i /home/babyhack/tmp/p2im/fuzzing/Drone/5/inputs -o /home/babyhack/tmp/p2im/fuzzing/Drone/5/outputs -t 150+ -QQ -a /home/babyhack/tmp/p2im/model_instantiation/me.py -b /home/babyhack/tmp/p2im/fuzzing/Drone/5/fuzz.cfg -c /home/babyhack/tmp/p2im/fuzzing/Drone/5/0.random.3/peripheral_model.json -T Drone_5 -d /home/babyhack/tmp/p2im/qemu/precompiled_bin/qemu-system-gnuarmeclipse -nographic -board NUCLEO-F103RB -mcu STM32F103RB -image /home/babyhack/tmp/p2im/fuzzing/Drone/5/Drone -pm-stage 3 -aflFile @@

If you can't reproduce a bug outside of afl-fuzz, be sure to set the same
memory limit. The limit used for this fuzzing session was 2.00 GB.

Need a tool to minimize test cases before investigating the crashes or sending
them to a vendor? Check out the afl-tmin that comes with the fuzzer!

Found any cool bugs in open-source tools using afl-fuzz? If yes, please drop
me a mail at <lcamtuf@coredump.cx> once the issues are fixed - I'd love to
add your finds to the gallery at:

  <http://lcamtuf.coredump.cx/afl/>

Thanks :-)
babyhack@ubuntu:~/tmp/p2im/fuzzing/Drone/5/outputs/crashes$
</lcamtuf@coredump.cx>

Spectrum Analyser

Spectrum Analyser is a tool that is designed to help reverse engineer ZX Spectrum games & programs.It is a combination of an emulator, debugger & interactive disassembler. Programs are loaded and run in the emulator and their state can be inspected using the tools provided.

These tools include:

• Disassembler

• Debugger

• Graphics viewer

• Frame trace

• Memory diff

• IO analyser

Other features include:

• Interactive annotation: labels, functions & comments

• Watch window

• Format memory as Byte, Word, Char Map, Bitmap etc.

• Breakpoints: break on code execution, memory access, NMI, IRQ, IN & OUT

• Fully annotated Sinclair ROM

• Self modifying code support

• Automatic code detection

• Automatic data detection

• Poke support

• Skoolkit import and export

• Character graphic memory search tool

• Z80 instruction informational tooltips

How does it work?

The traditional way to reverse engineer software is to manually determine which areas of the computer memory are code or data. A disassembler can then be used to produce an assembly listing of the code memory bytes. One way to achieve this is to observe the code running through a debugger.

This can be slow work – although some excellent tools exist to help with this process, such as IDA Pro or Ghidra. This process can be partially automated by using an execution trace file. This can help confirm which areas of memory are code if we know they have been executed.

Spectrum Analyser aims to automate as much of the manual process as possible. It has an emulator built in, which means it can automatically detect which memory locations are code when those locations are executed. The more you play the game, the more code it will uncover. However, Spectrum Analyser is very much interactive. You are free to manually mark up areas of memory as code if you prefer – without needing to execute the code in question. You do not need to tell Spectrum Analyser where the code ends – only where it begins. It will use static code analysis to work out where the code terminates.

Starting Off

When you open a game for the first time Spectrum Analyser will start from a blank slate. In this state, all memory locations will be formatted as byte data. This is the default state of memory that hasn’t been executed.

This is the same memory after the program has been executed. Spectrum Analyser has set the memory to code and added labels for functions in addition to branch destination labels.

These labels can then be renamed when you figure out what the code is actually doing. You can then add comments to the disassembly.

Screenshots

Here are some action shots of Spectrum Analyser. For best results you may need to download the images and view them full screen or open them in a seperate tab.

Acknowledgements

This program was built using the superb Chips emulator library by Andre Weissflog, the emulation in the analyser is done using this library: https://github.com/floooh/chips

For the UI, DearImGui is used (https://github.com/ocornut/imgui) which is without doubt one of the greatest pieces of open source software. Without it not only would the UI take much longer but working on it would also be exceedingly dull.

Spectrum Analyser contains a full disassembly of the Sinclair ROM. This was possible because of the skoolkit disassembly done by Richard Dymond. https://skoolkit.ca/disassemblies/rom/

Tutorial

Need help getting started using Spectrum Analyser, or just want to see how it works? Here is a tutorial. This doesn’t cover everything but it will get you started.

https://www.youtube.com/embed/-HFXnF4cHb0

Documentation There is some (incomplete) documentation here.

Contact Feedback and bug reports are very welcome. Please send them to spectrumanalysertool@gmail.com

Download Click here to download the latest version (Windows 10 and above).

ref.

https://colourclash.co.uk/spectrum-analyser/?fbclid=IwAR3i9CsPO9fLrd47L8Iob1DoQ_HDTdPOX4JKRGub7gcAvUgQY1zYNIrAWjU

"초심으로 돌아가라!" 라는 말을 좋아합니다.

과거에 열심히 연구하고 관련하여 정리했던 저의 습관을 다시 끌어 올리려고 blog를 시작합니다.

미흡한 부분이 많이 있을 겁니다.

응원의 메시지와 개인적으로 연구하고 싶은 분야에 대한 소개도 받고 있으니

언제든 즐겁게 제안하시고 같이 해나가면 좋겠습니다.

오늘도 즐거운 하루 되시고, 초심으로써 지속적으로 글을 올리도록 하겠습니다.

감사합니다.

설치 방법

$ sudo apt update
$ sudo apt install -y build-essential python3-dev automake git flex bison libglib2.0-dev libpixman-1-dev python3-setuptools cmake
$ sudo apt install -y lld-11 llvm-11 llvm-11-dev clang-11
$ sudo apt install -y gcc-$(gcc --version|head -n1|sed 's/.* //'|sed 's/\..*//')-plugin-dev libstdc++-$(gcc --version|head -n1|sed 's/.* //'|sed 's/\..*//')-dev
$ cd $HOME
$ git clone [https://github.com/AFLplusplus/AFLplusplus](https://github.com/AFLplusplus/AFLplusplus) && cd AFLplusplus
$ export LLVM_CONFIG="llvm-config-11"
$ make distrib
$ sudo make install

AFL++ 구동테스트

•  구버전을 활용하여 테스트 진행 (3.02 CVE-2019-13288 테스트)

어플 설치

$ cd $HOME $ mkdir fuzzing_xpdf && cd fuzzing_xpdf/
$ wget https://dl.xpdfreader.com/old/xpdf-3.02.tar.gz
$ tar -zxvf xpdf-3.02.tar.gz $ cd xpdf-3.02/

컴파일 (llvm 11, afl-clang-ito 옵션 적용)

$ export AFL_USE_ASAN=1
$ export LLVM_CONFIG="llvm-config-11"
$ CC=$HOME/AFLplusplus/afl-clang-lto CXX=$HOME/AFLplusplus/afl-clang-lto++ ./configure --prefix="$HOME/fuzzing_xpdf/install/"
$ make
$ make install

# [ASAN option]
CC=afl-clang-fast CXX=afl-clang-fast++ CFLAGS="-fno-rtti -fsanitize=address,undefined -fno-sanitize-recover=all -g" CXXFLAGS="-g -fsanitize=address -fno-omit-frame-pointer" LDFLAGS="-g -fsanitize=address -fno-omit-frame-pointer" ./configure --prefix="/home/babyhack/ASASN_xpdf/install/"

cmake -DCMAKE_C_COMPILER=afl-clang-fast -DCMAKE_CXX_COMPILER=afl-clang-fast++ -DCMAKE_CXX_FLAGS="-fno-rtti -fsanitize=address,undefined -fno-sanitize-recover=all -g" -DCMAKE_C_FLAGS="-fno-rtti -fsanitize=address,undefined -fno-sanitize-recover=all -g" -DCMAKE_EXE_LINKER_FLAGS="-fno-rtti -fsanitize=address,undefined -fno-sanitize-recover=all" DCMAKE_INSTALL_PREFIX=~root/fuzz_xpdf-4.03/install/ -DCMAKE_MODULE_LINKER_FLAGS="-fno-rtti -fsanitize=address,undefined -fno-sanitize-recover=all" -DCMAKE_BUILD_TYPE=Debug,ASAN,UBSAN -DWITH_SSE2=ON -DMONOLITHIC_BUILD=ON -DBUILD_SHARED_LIBS=OFF .

샘플 파일

$ cd $HOME/fuzzing_xpdf $ mkdir pdf_examples && cd pdf_examples
$ wget https://github.com/mozilla/pdf.js-sample-files/raw/master/helloworld.pdf
$ wget http://www.africau.edu/images/default/sample.pdf
$ wget https://www.melbpc.org.au/wp-content/uploads/2017/10/small-example-pdf-file.pdf

구동 테스트

$HOME/fuzzing_xpdf/install/bin/pdfinfo -box -meta $HOME/fuzzing_xpdf/pdf_examples/helloworld.pdf

퍼징 테스트

• root 권한이 필요함.

[-] PROGRAM ABORT : Suboptimal CPU scaling governor Location : check_cpu_governor(), src/afl-fuzz-init.c:2310

• 실행 명령어

root@raspberrypi$ afl-fuzz -i ~babyhack/fuzzing_xpdf/pdf_examples/ -o ~babyhack/fuzzing_xpdf/out/ -s 123 -- ~babyhack/fuzzing_xpdf/install/bin/pdftotext @@ ~babyhack/fuzzing_xpdf/output

• 옵션 설명
  • -i : 입력값 테스트 케이스들이 모여있는 디렉터리 경로이다.
  • -o : AFL++가 변이하여 생성할 파일들이 저장될 경로이다.
  • -s : static random seed 를 설정한 것이다. 이렇게 한 이유는 단지 이 예제 결과를 항상 동일하게 보여주기 위한 것일뿐(교육자료 목적) 이 옵션을 빼고 완전히 랜덤으로 진행해도 된다.
  • @@ 로 표기한 부분에 커맨드라인상으로 AFL이 생성한 파일의 이름이 매핑된다.

crash 폴더

$ cd /home/cpuu/fuzzing_xpdf/out/default/crashes
$ ls -l
total 8
-rw------- 1 cpuu cpuu 689 Jan 26 11:31 README.txt
-rw------- 1 cpuu cpuu 3941 Jan 26 11:31 id:000000,sig:11,src:000963,time:73213,execs:69034,op:havoc,rep:8

crash 분석 방법

• dact를 활용한 분류 (feat. ASAN)

$ export AFL_USE_ASAN=1
$ CC=[afl folder]/afl-clang-fast CXX=[afl folder]/afl-clang-fast++ CFLAGS="-fsanitize=address -g " CXXFLAGS="-fsanitize=address -g" LDFLAGS="-fsanitize=address -g" ./configure
$ make

• ASAN 적용 결과

# [ASAN 적용]
$ ~babyhack/fuzzing_xpdf/ASASN_xpdf/install/bin/pdftotext /home/babyhack/fuzzing_xpdf/out/xpdf/crashes/id:000000,sig:11,src:000000+000126,time:723512,execs:41054,op:splice,rep:16
Error: PDF file is damaged - attempting to reconstruct xref table...
Error (1499): Illegal character <47> in hex string
Error (1500): Illegal character <6f> in hex string
Error (1501): Illegal character <54> in hex string
Error (1502): Illegal character <6f> in hex string
Error (1503): Illegal character <52> in hex string
Error: Missing 'endstream'
AddressSanitizer:DEADLYSIGNAL
=================================================================
==4021875==ERROR: AddressSanitizer: stack-overflow on address 0x007fc42ccfd0 (pc 0x0000004b1f34 bp 0x007fb7114000 sp 0x007fc42ccfb0 T0)
AddressSanitizer:DEADLYSIGNAL

ref.

https://cpuu.postype.com/post/11671863

성격유형 : “사교적인 외교관”

서로 용기를 북돋아 주고 치켜세우며 힘이 돼주세요. 한 사람이 받은 긍정의 에너지가 곧 모든 이에게 전달될 테니까요.

DEBORAH DAY

사교형 사람을 한마디로 정의 내리기는 어렵지만, 간단히 표현하자면 이들은 '인기쟁이'입니다. 인구의 대략 12%를 차지하는 꽤 보편적인 성격 유형으로, 이를 미루어 보면 왜 이 유형의 사람이 인기가 많은지 이해가 갑니다. 종종 고등학교에서 치어리더나 풋볼의 쿼터백으로 활동하기도 하는 이들은 분위기를 좌지우지하며 여러 사람의 스포트라이트를 받거나 학교에 승리와 명예를 불러오도록 팀을 이끄는 역할을 하기도 합니다. 이들은 또한 훗날 다양한 사교 모임이나 어울림을 통해 주위 사람들에게 끊임없는 관심과 애정을 보임으로써 다른 이들을 행복하고 즐겁게 해주고자 노력합니다.

천성적으로 사교적인 성향인 이들은 가까운 친구나 지인들의 일거수일투족을 모두 알기를 원합니다.

과학 이론이나 국제 정치와 같은 대화 주제는 사교형 사람의 관심을 오래 잡아두지 못합니다. 대신 이들은 패션이나 외모, 그리고 그들을 포함하여 다른 사람의 사회적 지위와 같은 대화 소재에 더 많은 관심을 보입니다. 실생활 이야기나 가십거리가 이들에게는 한 마디로 빵과 버터 같은 대화 소재입니다. 하지만 좋은 일을 하는 데에는 그들이 가진 힘과 지위를 이용해 발 벗고 나서기도 합니다.

지혜로운 리더를 위한 우러름

이타주의자인 사교형 사람은 다른 이들을 도우며 옳은 일을 하고자 하는 일에 진지한 태도로 임합니다. 다만 다른 성격 유형과 달리 사교형 사람은 도덕적 잣대를 철학이나 미신이 아닌 이미 수립된 법이나 사회 질서 체제 안에서 찾습니다. 사교형 사람은 사회는 다양한 배경과 관점을 가진 사람들의 집합체로 그들이 믿고 따르는 것만이 절대적인 진리가 아니라는 것을 명심할 필요가 있습니다.

사교형 사람은 그들 자신이 진심으로 존경받고 그들의 가치를 인정받고 있다고 생각이 드는 한은 지위를 막론하고 어떻게든 의미 있는 방식으로 다른 이에게 도움이 되고자 합니다. 이는 특히 가정 내에서 여실히 드러나는데, 이들은 집에서는 가정적인 배우자이자 헌신적인 부모이기도 합니다. 또한 계급 체계를 선호하는 경향이 있으며, 가정에서나 회사에서 그들의 주장을 펼 수 있는 동시에 안정된 생활 영위를 위해 어느 정도의 사회적 지위와 권력을 갖고자 합니다.

조화로운 인간관계

타인에 대한 지원을 아끼지 않는 활발한 성격인 이들은 어느 모임을 가든지 한두 명은 쉽게 만날 수 있습니다. 어떻게 해서든지 사람들과 만나 수다 떨며 웃는 시간을 만들고야 마는 이들이니까요! 그렇다고 이들을 단순히 웃고 지나쳐 버리는 가벼운 만남으로 치부해서는 안 됩니다. 이들이 아니면 누구도 대신하지 못하는 심오한 역할을 하기도 하는 이들이니까요. 사교형 사람은 친구나 지인의 인간관계나 일상생활과 관련한 이야기에 관심 있게 들으며 세세한 사항마저 기억하는 경향이 있습니다. 그리고는 도움이 필요한 적절한 순간에 진심 어린 따뜻한 마음으로 대화 상대가 되어줄 만발의 준비를 하고 있습니다. 만약 상황이 생각하는 안 좋게 돌아가거나 모임 내 긴장감이 조성되는 경우 이들은 이를 금세 알아차려 사람들 간에 화해와 안정을 찾기 위해 노력합니다.

충돌을 싫어하는 사교형 사람은 사회적 위계질서를 확립하는 데 많은 에너지를 소모하며, 사전에 계획되지 않은 즉흥적인 만남이나 모임을 계획하는 것을 좋아합니다. 이들은 그들이 주관하는 모임을 위해 많은 시간과 노력을 들이는데, 만일 이들의 제안이 거부당하거나 이들의 계획이 사람들의 관심이나 이목을 충분히 끌지 못하면 상처를 받기도 합니다. 앞서 얘기했듯, 사교형 사람은 각각의 사람이 모두 다른 배경과 성격을 가지고 있으며, 이는 단순히 그가 주최하는 모임이나 활동 혹은 그들에게 관심이 없어서가 아니라 다만 모임 자체에 특별히 흥미를 느끼지 못해서 임을 깨닫는 것이 중요합니다.

사교형 사람이 감내하기 힘들어하는 것 중 하나가 자신의 예민하고 쉽게 상처받는 성격과 타협점을 찾는 일입니다. 사람들이 그의 생각에 동의하지 않거나 되려 이들을 비판하는 경우가 생기면 어김없이 상처를 받는데, 이 역시도 인생의 한 부분입니다. 이를 해결할 수 있는 좋은 방법은 자신들이 가장 자신 있게 잘하는 일에 열중하는 것으로, 타인에게 좋은 역할 모델이 되어주거나 그들이 영향력을 행사할 수 있는 영역 안에서 권력을 행사하는 것입니다. 결과적으로 이러한 이들의 노고는 많은 사람에게 본보기가 되어 많은 이들로부터 존경과 감사를 받게 될 것입니다.

컴퓨터_보안_창과방패.7z.001

컴퓨터_보안_창과방패.7z.002

컴퓨터_보안_창과방패.7z.003

오랜만에 글을 올리게 되었습니다.

최근 강의 자료 공유 요청하는 메일을 종종 받고 있습니다.

따라서, 제 홈페이지에 공유 하도록 하겠습니다.

이한미디어 출판사와는 현재 연락이 되지 않아

이렇게라도 제가 쓴 책에 대한 보답을 해야 할 것 같아 자료를 공유 합니다.

부족한 부분이 있다면 언제든 연락 주세요.

crattack@gmail.com

강의 자료이기 때문에 개인에게 공유를 드리긴 어려울 것 같습니다.

강의 하시는 분의 학교 계정 메일로 성함과 과목을 함께 기입하셔서 저에게 메일을 주시면

비밀번호를 공유 드리겠습니다.

책을 구매해주셔서 다시 한번 감사드립니다.

더 좋은 책으로 찾아 뵙도록 노력 하겠습니다.

( _ _ )

문제를 요청한 Kenji Aiko님께 감사 드리며, 출제한 문제에 대한 풀이집을 올립니다.

(Forensic 100)

/////////////////////////////////////////////////////////////////////////////////////////////////////////

Forensic 100 - writeup

Date. 2016. 11. 07.

Written by crattack

Write up.

1. 이미지의 정보를 확인 / イメージの情報を確認

(※ http://downloads.volatilityfoundation.org/releases/2.4/volatility_2.4.win.standalone.zip)

C:\Volatility>vol.py -f "C:\Forensic_100\forensic_100.raw" imageinfo

2. DLL 리스트를 활용하여, 이상 프로세스 확인 / DLLリストを活用して、異常プロセス確認

C:\Volatility>vol.py -f "C:\Forensic_100\forensic_100.raw" dlllist > C:\Forensic_100\dlllist.txt

3. 의심 프로세스 덤프 후 분석 / 疑いプロセスダンプ後、分析

C:\Volatility>vol.py -f "c:\forensic_100\forensic_100.raw" procdump --pid=1776 -D c:\forensic_100\

000000001B68   000000403368      0   C:\Program Files\Internet Explorer\iexplore.exe http://crattack.tistory.com/entry/Data-Science-import-pandas-as-pd

4. 접속 정보 확인 / 接続情報確認

도메인 확인 / ドメイン確認

C:\Volatility>vol.py -f "C:\Forensic_100\forensic_100.raw" connections > C:\Forensic_100\connections.txt

Connection 정보와 일치하지 않으므로 도메인 관련 변조가 있을 것으로 추정 / Connection情報と一致しないのでドメイン関連変造があると推定

5. Hosts 파일 덤프 하기 위해 주소 확인 / Hostsファイルダンプするため住所確認

C:\Volatility>vol.py -f "C:\Forensic_100\forensic_100.raw" filescan > c:\forensic_100\filescan.txt

Connection 정보와 일치하지 않으므로 도메인 관련 변조가 있을 것으로 추정 / Connection情報と一致しないのでドメイン関連変造があると推定

Hosts 파일의 메모리 주소를 활용하여 Dump / Hostsファイルのメモリアドレスを活用してDump

C:\Volatility>vol.py -f "c:\forensic_100\forensic_100.raw" dumpfiles -Q 0x217b748 --dump-dir=c:\forensic_100\

http://153.127.200.178/entry/Data-Science-import-pandas-as-pd

------------------------------------------------------

이상으로 write up을 마칩니다.

오랜만에 문제를 만드니까 즐거웠습니다. ( _ _ )

1. Threshold 간단하게 표현 하자.

많은 데이터 중에서 특정 값 이상인 데이터 수를 확인 하기 위해서는 다음과 같이 interact 라이브러리를 활용하여

threshold bar로 표현 할 수 있다.

위 그림과 같이 69보다 큰 데이터가 11개 존재하는 것을 interact 라이브러리로 표현 할 수 있다.

2. Anaconda Package 설치 하기

[실행결과]

데이터 분석을 시작하여 분석을 시작했다면 이젠 Hadoop을 사용하는 방법을 알아야 한다.

아직 데이터를 가져오는 것은 무리가 되겠지만 Hadoop에 접근 가능한 권한을 얻었다면 테스트로 붙어봐야한다.

그럼 테스트로 붙는 방법은 어떻게 해야 할까?

테스트를 하기 위해서 테스트 코드를 작성해도 무관하지만 web 으로 충분히 테스트 가능하다.

우선 Hadoop에서 사용하는 테스트 포트를 확인 해야 한다.

http://blog.cloudera.com/blog/2009/08/hadoop-default-ports-quick-reference/

위 Port를 기반으로 접근 테스트를 진행 하면 된다.

http://localhost:50070

위 사이트에 접근이 가능하다면 접근 테스트는 정상적이므로 이젠 코딩을 진행 하면 되겠다.

to be continue........

참고

- http://blog.naver.com/funny303/220778035079

- http://pypie.tistory.com/entry/Blind-SQL-Injection

- http://www.securityidiots.com/Web-Pentest/SQL-Injection/Blind-SQL-Injection.html

1. SQL Injection 테스트

2. Blind Injection

2.1. Database 갯수 확인

2.2. 테이블 명 추출

2.3. Column명 추출

2.4. value 찾기

이상으로 마칩니다.

thanks : silverbug (enviroment support)
